Offshore Solar Farm At Sea är för närvarande ett växande ämne både hemma och utomlands. Vi har genomfört experiment med att lägga fotovoltaiska matriser på havsytan i kustområdena i Fujian -provinsen. Egenskaperna hos marin fotovoltaisk kraftproduktion är att havsvattnet har stark korrosion och stark vind och vågor, som utövar starka destruktiva krafter på de fotovoltaiska matriserna.

Produktspecifikation

Produktnamn	längd	längd	Produktkod	bild
Gångväg	2500 mm	680mm	Fn-ft-zdft-p -0201
Huvudflottan	2000mm	1200 mm	Fn-ft-zjft-p -0201
Utrustning	2000mm	700 mm	Fn-ft-sbft-p -0201
Anslutande flottör	680mm	400 mm	Fn-ft-ljft-p -0201

Systemfördelar

1. Förbättrade tillbehör: Tillbehör som parenteser, tryckblock, bultar och nötter är gjorda av samma material som det flytande systemet, såsom HDPE, höghållfast korrosionsbestämda aluminiumlegering eller 304 rostfritt stål, som kan uppfylla 25- årets livslängd i fotovolta-systemet.

2.Anti-Slip Walkway: Special Anti-Slip Operation and Maintenance Walkway För att lösa problemet med skakning av vattenytan, öka den smidiga trafiken, förbättra bekvämligheten och säkerheten för drift och underhåll.

3. Excellent miljöprestanda: På grundval av att säkerställa systemets funktion och flytkraft är ytskyddshastigheten för det flytande systemsystemet <40%, vilket förbättrar ventilations- och kyleffekten, förbättrar solsystemets kraftproduktion och har mindre inverkan på vattenkvaliteten

Brytningslösning

Det beslutades att använda brytvattenmetoden som består av flytande HDPE -vågdissipationslösning. Enligt den faktiska operationsvågsspridningseffekten, strukturell belastning och effektivt driftsområde bör systemlayoutformuläret övervägas. För att uppfylla kraven för inneslutningen av driftsområdet bryter hela brottssystemet de flesta vågorna och bildar sedan en relativt still vattenmiljö som ett effektivt skyddsområde, som ger en garanti för den långsiktiga stabila och säkra driften av den flytande fotovoltaiska matrisen.

Systemfördelar

Utmärkt miljöprestanda: På grundval av att säkerställa systemets funktion och flytkraft är ytskyddshastigheten för det flytande systemsystemet <40%, vilket förbättrar ventilations- och kyleffekten, förbättrar solsystemets kraftproduktion och har mindre inverkan på vattenkvaliteten.

Modulär design: Modulär strukturdesign och antidorkinstallationsdesign, inget behov av stora installationsverktyg, förbättra enkel installation;

Flexibel layout: Med tanke på växelriktarens ökande volym och vikt tillhandahåller vi den utdragbara drifts- och underhållskanalen + inverterplattformens flytande systemlösning, vilket minskar kabelkostnaden och gör den flytande systemlayouten mer kompakt, flexibel och effektiv.

Brytningsberäkning

1. Design vattennivå
Extrem hög vattennivå (en gång på 50 år): 5,88 m
Design Hög vattennivå: 4.30m
Design låg vattennivå: 0. 50m
2. Designvågor
Under extrem hög vattennivå + returperiod på 50 år, den maximala H1% våghöjden i varje riktning vid
Ingången är 4,97 m och motsvarande H13% våghöjd är 3,65 m. Den maximala H1% våghöjden för varje punkt
I projektområdet är 3,50 m och H13% våghöjden är 2,64 m.
3. Nuvarande terräng
Den nuvarande bottenhöjden för projektplatsen handlar om {{0}}. 0 ~ -2. 0M,
Under extremt hög vattennivå är vattendjupet cirka 7 ~ 8m.
4. Vågpermeabilitetskoefficient
Uppskattat baserat på 3,5 m utanför invallningen och 1. 0 m inuti vallen, ungefär 0. 3.
5. Vatteninmatningsdjupet för vågbrytaren 2 ~ 3m
6. brytvattenbredd
Om 0. 5 gånger våglängden rekommenderas att använda 12m eller 8m +8 m modellskala 1:20
För testgruppen, enligt vågdata vid punkt T2, är den nedre höjden av punkt T2 ungefär -1. 0 M

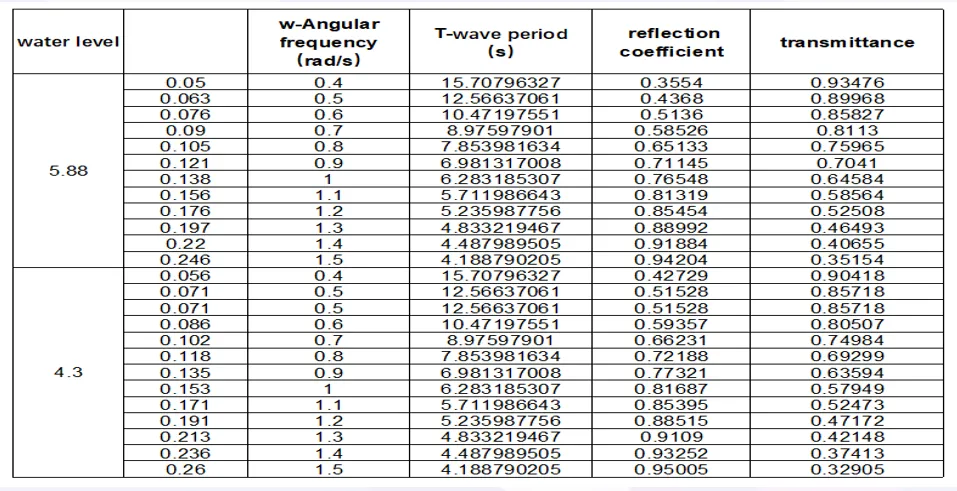

Vattennivå Våghöjd H1% periodvåglängd
Extreme High 5. 88 3. 19 7. 6 57
Designhöjd 4. 30 3. 03 7. 6 51
